Габариты уличной мебели: как проверить модель на плане

← Все статьи журнала Park Decors

Скамейка может помещаться на плане по длине и всё же мешать ежедневному движению. Люди сидят перед ней, рядом останавливаются с сумками, а урну нужно открывать и очищать. Проверка габаритов должна учитывать не только контур предмета, но и пространство его использования. Для этого достаточно начать с размерного плана и реальных характеристик модели.

В статье: Соберите исходные размеры · Нарисуйте несколько контуров · Проверьте высоту и обслуживание · Используйте 3D-модель как инструмент проверки · Короткая проверка · Пример с размерами

На плане обозначьте границы мощения, бордюры, клумбы, стволы деревьев, двери, ступени и существующее оборудование. Отдельно отметьте уклоны и места, к которым нужен доступ для обслуживания. Если работаете по фотографии, добавьте замеры: перспектива на снимке не позволяет надёжно определить ширину участка или расстояние до фасада.

Из карточки изделия перенесите длину, ширину и высоту, проверив единицы измерения. У комплекта со столом размеры каждого предмета записываются отдельно. У модульной скамейки важны общая конфигурация, положение опор и выступающие части. Не заменяйте габарит всей конструкции длиной её сиденья.

У обеих скамеек длина 2000 мм, но «Варшава» занимает по глубине на 128 мм больше: 578 мм вместо 450 мм. Если заменить одну модель другой у узкой дорожки, контур на плане нужно обновить.

Площадь габаритного прямоугольника: у «Оливии» — 0,90 м² (2,00 × 0,45 м), у «Варшавы» — около 1,16 м² (2,00 × 0,578 м). Это площадь только внешнего контура: проходы, посадка, уборка и открывание соседних дверей в неё не входят.

На схемах показаны внешние прямоугольники для планировки, без точек крепления. Указанная высота — общая высота изделия. Расстановку, основание и монтаж проверяют по плану объекта и документации модели.

Первый контур — само изделие. Второй показывает его использование: человека на сиденье, выдвинутый стул, открытую крышку или извлечённый контейнер урны. Третий — движение мимо мебели. Конкретные расстояния определяет проектировщик с учётом назначения территории и применимых требований; универсальная цифра для всех дворов и парков здесь не подходит.

Проверьте маршрут в обе стороны. Например, выходящий из здания человек и посетитель, который встаёт со скамейки, не должны постоянно уступать друг другу в одном узком месте. Полезно отдельно пройти путь с коляской, хозяйственной тележкой и уборочным инвентарём: эти сценарии легко пропустить на красивой визуализации.

Вид сверху не показывает, перекроет ли высокое кашпо обзор, как скамейка соотнесётся с подоконником и куда открывается окно. Сделайте простой разрез или вид сбоку. Для мебели со столом проверьте совместимость высоты столешницы и сидений по данным производителя, а не только общий стиль предметов.

Добавьте доступ к крепежу, съёмным частям, поливу и очистке. Извлечение внутреннего контейнера может потребовать свободного пространства сверху или сбоку. Если рядом запланирован настил, заранее сопоставьте точки установки опор с его конструкцией. Такие вопросы проще решить до заказа, чем переносить уже доставленные изделия.

Если в карточке есть модель для проектирования, импортируйте её с проверкой масштаба. Сравните один известный размер с паспортом изделия: ошибка единиц при импорте делает всю расстановку бесполезной. Затем посмотрите площадку на уровне глаз и сверху. Визуализация помогает оценить композицию, а окончательные размеры и исполнение всё равно сверяют с согласованной спецификацией.

• План имеет масштаб и привязки к существующим объектам.
• Габариты взяты для нужной модели и исполнения.
• Учтены сидящие люди, двери и съёмные элементы.
• Проверены проходы и маршруты обслуживания.
• Размеры в 3D-модели сверены с документацией.

Выбрать изделия с характеристиками ↗

Есть план площадки или список изделий? Отправьте задачу для подбора и расчёта.

Читайте также: ТЗ на уличную мебель: что указать для точного расчёта проекта.

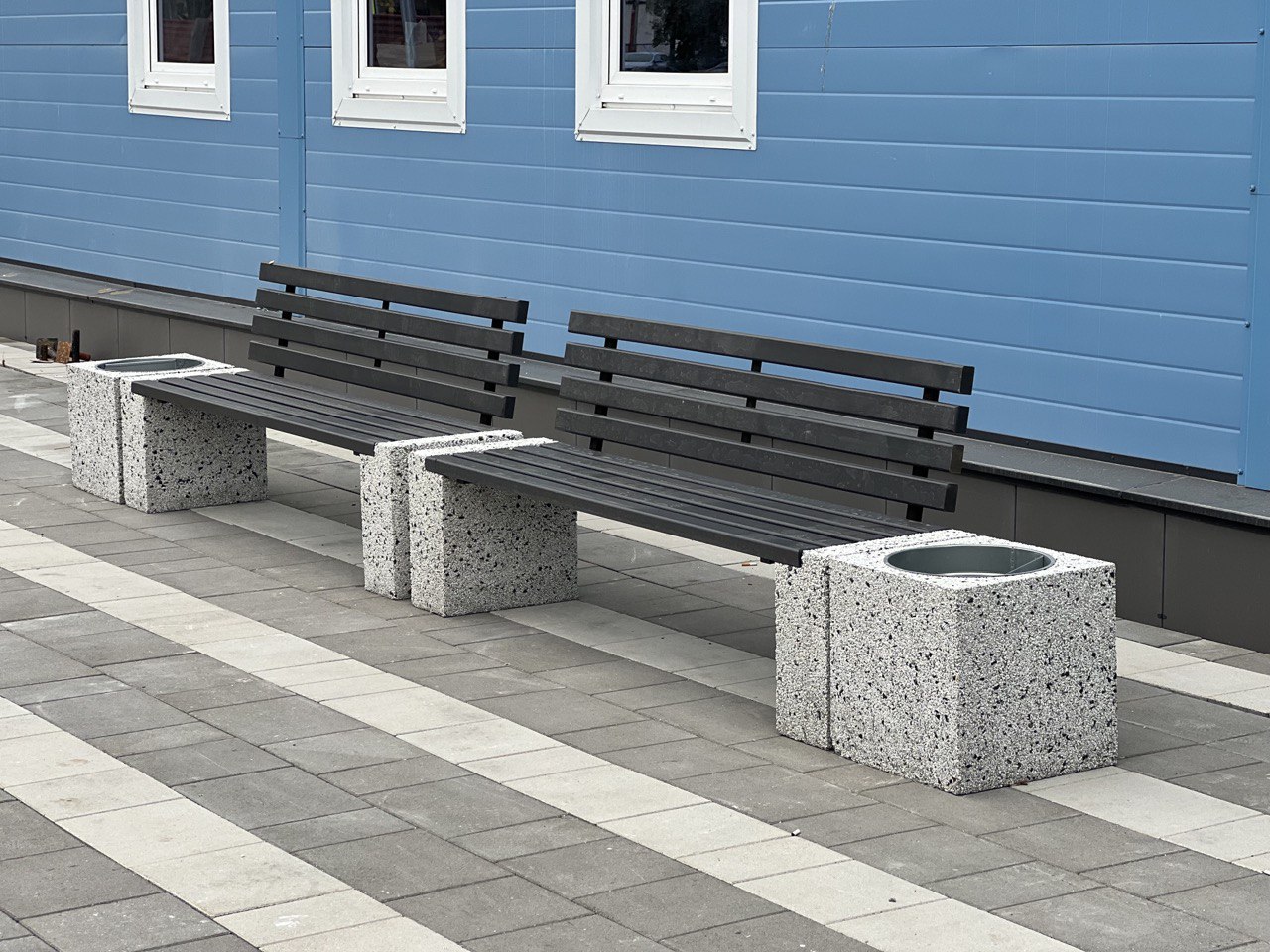

Фото на обложке — из портфолио Park Decors: Благоустройство территории Нальчик Арены.
